CUADERNO DE RECONSTRUCCIÓN · 27 SEPTIEMBRE 2026

Del documento al jardín navegable

Checkpoint 12: primer conjunto con detalle del Palacio, el Parterre y la Fuente de los Delfines.

Esta versión permite valorar escala, siluetas y acabado. Es una reconstrucción interpretativa: el realismo escultórico y la vegetación siguen en desarrollo.

Checkpoint 26 · Estanque de los Patos: fuentes y límites

Checkpoint 27 · Casa del Artillero: fotografías y criterios

Checkpoint 28 · Puente de Hierro: fotografía y criterios

Checkpoint 29 · III duque de Osuna: fotografía y criterios

Checkpoint 30 · Cascada de la isla: alcance y límites

Checkpoint 31 · Fuente Octogonal: modelo y ubicación provisional

Criterios y precisión

Placement. Coordenadas del checkpoint 11, basadas en OSM y capturas aportadas. No se han trasladado los hitos arbitrariamente.
Palace. Huella aproximada de 38.4 x 31.3 m derivada de OSM. Alturas, patios, cubiertas y esculturas interpretativos. Frente observado en fotografías de 2015/2016; no certifica el aspecto tras las obras de 2026.
Parterre. Eje Exedra–Fuente de los Delfines; 3 pares de cuadros y borduras interpretados de las capturas. Dibujo vegetal pendiente de levantamiento.
Fountain. Vaso de 11.40 m y albardilla .77 m según ficha municipal. Cuatro delfines y tres ranas modelados aproximadamente. Vaso sin excavación de 2.05 m: solo lámina visible.
Textures. Materiales procedurales originales, guiados por las fotografías; no fotogrametría ni texturas extraídas de estas fotos.

Fuente de los Delfines · Inventario del Ayuntamiento de Madrid: dimensiones y composición escultórica. Referencias consultadas el 27/09/2026.

Fotografías consultadas

Las licencias y autores figuran en cada imagen. Puedes abrir la ficha original para consultar todos los datos.

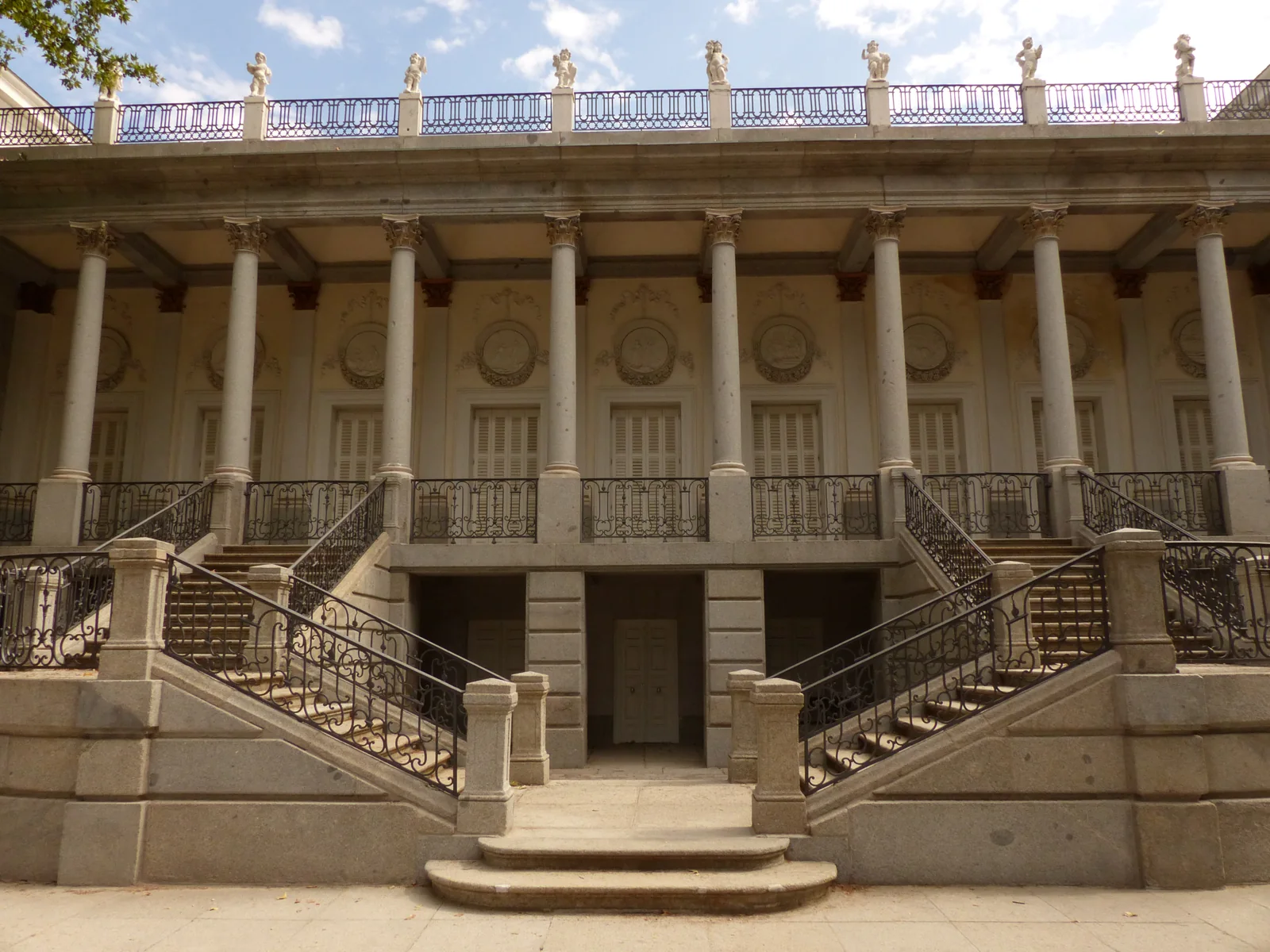

**El Capricho, fachada del Palacio, Madrid, España, 2015.JPG**
Benjamín Núñez González · 2015-09-06 12:36:43
CC BY-SA 4.0 · Ficha original
Fotografía original sin modificar. Uso como referencia visual.

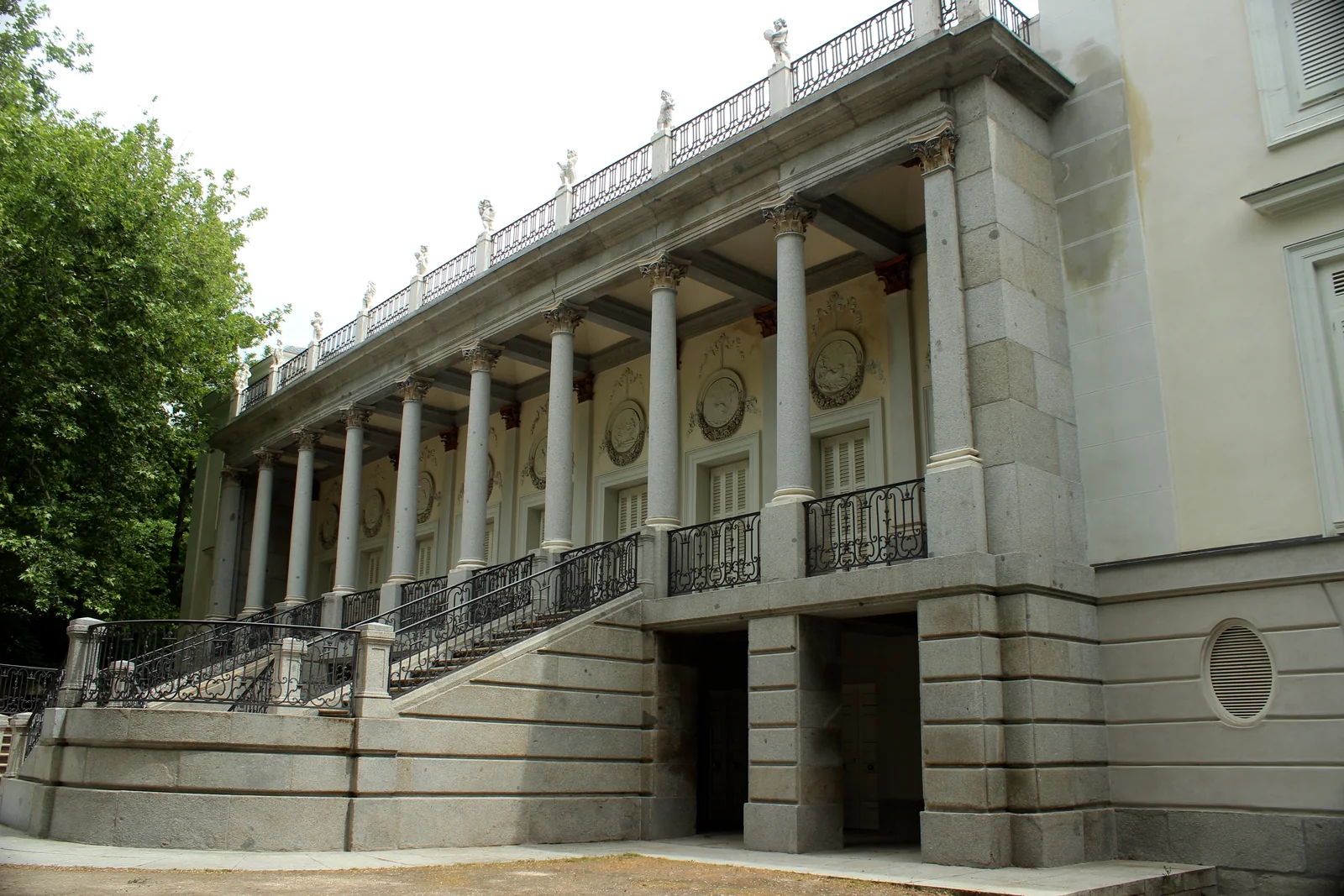

**Alameda de Osuna palacio 01.jpg**
Miguel Hermoso Cuesta · 2016-05-26 12:52:44
CC BY-SA 4.0 · Ficha original
Fotografía original sin modificar. Uso como referencia visual.

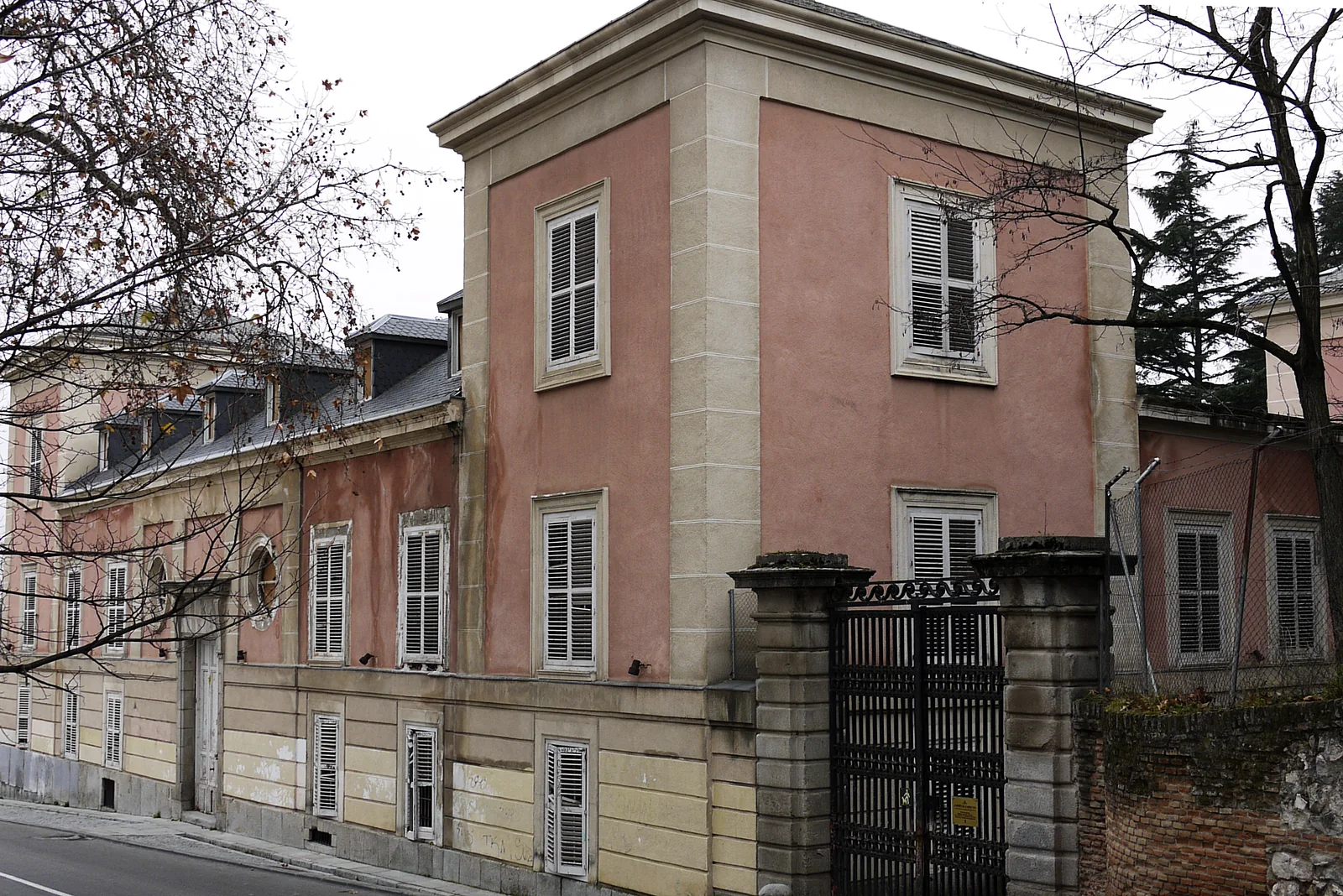

**Jardin El Capricho-Palacio exterior.jpg**
Xauxa Håkan Svensson · 2009-01-01
CC BY-SA 3.0 · Ficha original
Fotografía original sin modificar. Uso como referencia visual.

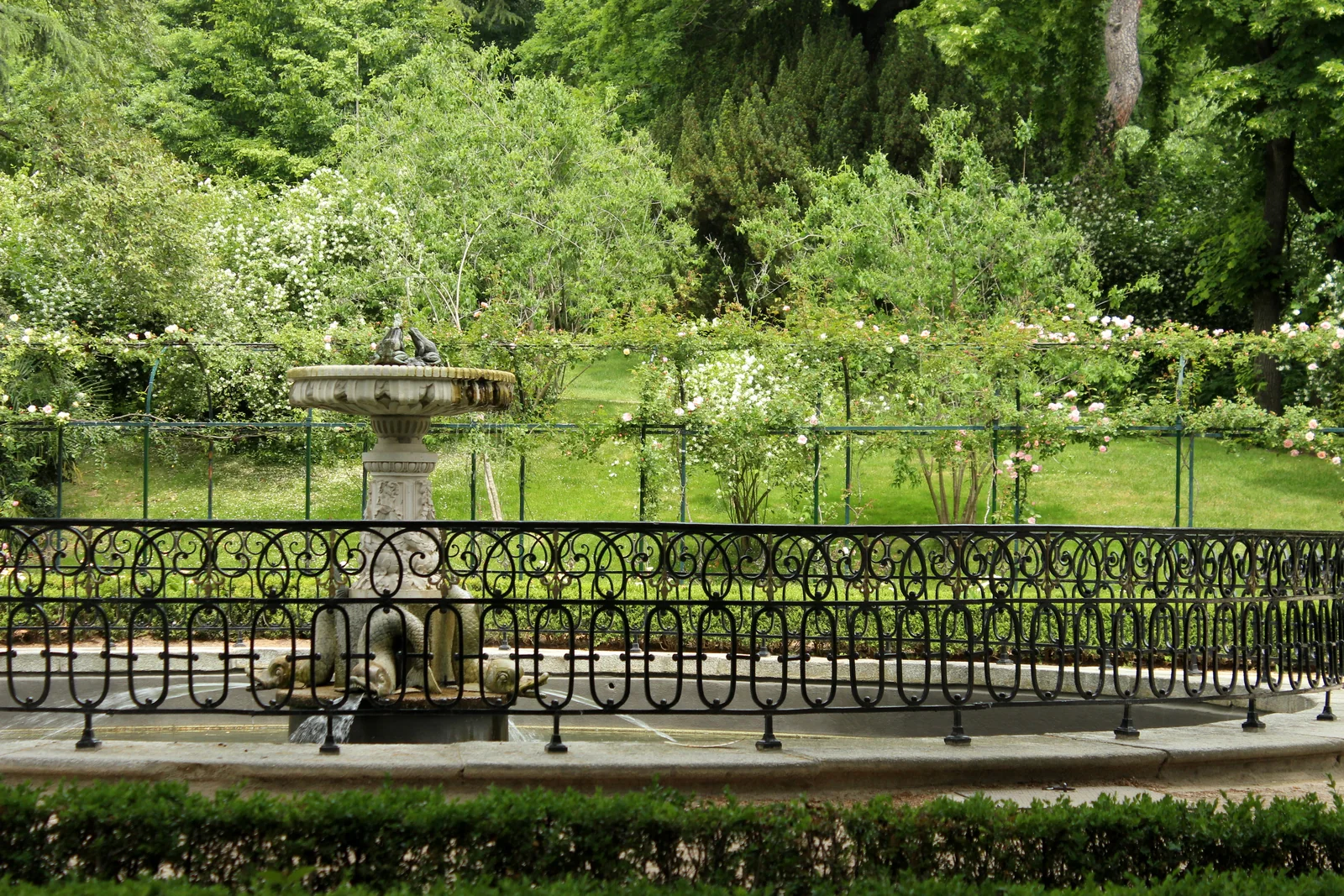

**Alameda de Osuna Delfines 01.jpg**
Miguel Hermoso Cuesta · 2016-05-26 12:52:25
CC BY-SA 4.0 · Ficha original
Fotografía original sin modificar. Uso como referencia visual.

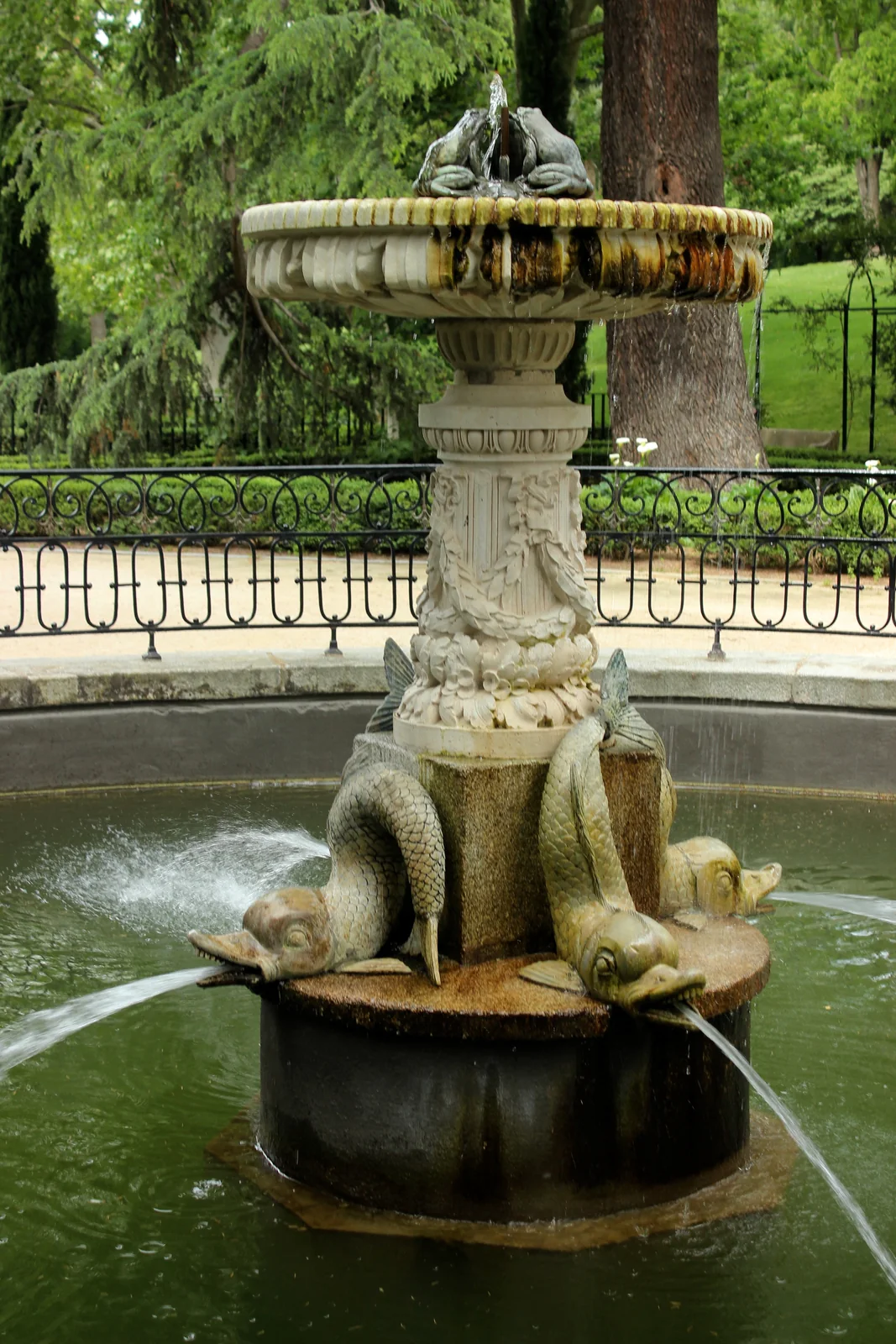

**Alameda de Osuna Delfines 03.jpg**
Miguel Hermoso Cuesta · 2016-05-26 13:00:02
CC BY-SA 4.0 · Ficha original
Fotografía original sin modificar. Uso como referencia visual.

Inventario de trabajo · hitos y puentes

El número indica el checkpoint previsto. Las entradas pendientes son una lista de investigación, no un catálogo fotográfico completado.

Hito	Etapa	Estado	Pendiente
Fuente de las Ranas	36	Modelo interpretativo basado en fotografías municipales	Posición, talla fina, placita y orientación pendientes
Entrada y casetas	40	Casetas detalladas con posición provisional	Huellas, alzados, tornos y señalética pendientes
Invernadero	38	Primera reconstrucción exterior; estufa esquemática	Planta medida, alzado posterior, escala y orientación pendientes
Palacio	12	Primera reconstrucción detallada	Alzados acotados, cubiertas y patios; iconografía de relieves y estatuas
Templete	17	Primera reconstrucción detallada; dossier disponible	Levantamiento de detalle y talla escultórica
Abejero	19	Primera reconstrucción exterior detallada; dossier disponible	Levantamiento actual, interior y Venus
Ruina	27	Primer modelo detallado; mismo edificio Ruina/Casa del Artillero	Planta, orientación y alzados medidos
Fortín	20	Primera reconstrucción detallada; dossier 2015/2026	Levantamiento del foso, alturas y acceso
Ermita	22	Primera reconstrucción exterior detallada	Levantamiento, interior y entorno
Casa de cañas	23	Primera reconstrucción exterior detallada	Alzados, interior, árbol y hueco de cubierta, estado actual
Casino de baile	18	Primera reconstrucción detallada; dossier disponible	Levantamiento, talla fina e interior
Casa de la Vieja	21	Primera reconstrucción exterior detallada	Alzados, interior, huerto y cerramiento
Estanque de los Patos	26	Primera reconstrucción del conjunto; dossier disponible	Levantamiento de orilla, piezas y talla
Columnas de los Enfrentados	24	Primer modelo detallado; distribución provisional	Coordenadas individuales, separación medida, talla y cipreses
Plaza de los Emperadores	13	Modelo/representación esquemática; dossier fotográfico pendiente	Vistas generales y laterales, escala, materiales, detalles y licencias
Saturno	25	Primer modelo detallado; altura de referencia municipal	Talla fina, orientación exacta y entorno
Laberinto	14	Modelo/representación esquemática; dossier fotográfico pendiente	Vistas generales y laterales, escala, materiales, detalles y licencias
Parterre	12	Primera reconstrucción detallada	Levantamiento de borduras y especies; fotografías de cada tramo
Jardín de Juegos	14	Modelo/representación esquemática; dossier fotográfico pendiente	Vistas generales y laterales, escala, materiales, detalles y licencias
Búnker de Miaja	45	Acceso y respiradero representativo	Ubicación precisa, distribución completa, alzados y taludes pendientes
Lago mayor de la ría	14	Modelo/representación esquemática; dossier fotográfico pendiente	Vistas generales y laterales, escala, materiales, detalles y licencias
Casa del Artillero	27	Primer modelo detallado; mismo edificio Ruina/Casa del Artillero	Planta, orientación y alzados medidos
Torres de ventilación	44	Acceso y respiradero representativo	Ubicación precisa, distribución completa, alzados y taludes pendientes
Estanque del Abejero	14	Modelo/representación esquemática; dossier fotográfico pendiente	Vistas generales y laterales, escala, materiales, detalles y licencias
Estanque de la Ermita	26	Mismo conjunto que Estanque de los Patos	Denominación alternativa; ver dossier del estanque
Fuente de los Delfines	12	Primera reconstrucción detallada	Geometría escultórica, talla y pátina de proximidad
Gruta del Parterre	32	Modelo detallado interpretativo; ficha y fotografía municipal	Ubicación aproximada, orientación, muro completo y cotas pendientes
Gruta del Laberinto	33	Modelo detallado interpretativo; fotografías municipales	Resolver discrepancia de ubicación, orientación y terrazas
Jardín bajo	14	Modelo/representación esquemática; dossier fotográfico pendiente	Vistas generales y laterales, escala, materiales, detalles y licencias
Fuente del Jabalí	42	Detalle escultórico y rocalla interpretativos	Talla medida, cascada y conexión con la ría pendientes
Jardín de Flores	37	Primera mejora de dos conjuntos circulares	Inventario botánico, resto del recinto y mobiliario pendientes
Plaza de Toros	39	Primera mejora del cerramiento y mobiliario	Mediciones, casetas, heráldica y arbolado pendientes
Puente de Hierro	28	Primera reconstrucción detallada	Levantamiento de luz, gálibo y accesos; uniones y forja fina
Monumento al III duque de Osuna	29	Primer modelo detallado; dimensiones municipales	Orientación medida, talla y acceso de la isla; cascada interpretativa en 30
Fuente Octogonal I	31	Primer modelo detallado; ubicación provisional	Contraste de coordenada y entorno
